游泳池是多人次反復使用的水娛樂場所。按其使用性質可分為：比賽游泳池、跳水游泳池、訓練游泳池和戲水游泳池等。它的設計需符合國家的有關標準，應設有完善的游泳池水凈化、消毒設施，使其水質達到《游泳場所衛生標準》、《生活飲用水衛生標準》的要求。遵守《游泳池給水排水工程技術規程》(CJJ122-2008)的規定。

二、設計依據

1、《建筑給水給排水工程技術規范》（GB50015-2003）

2、《游泳池給水排水工程技術規程》（CJJ122-2008）

3、游泳場所衛生標準》（GB9667-88）

4、《生活飲用水水質標準》（GB5749—86）

5、《游泳池水質標準》（CJ244-2007）

6、《國際游泳聯合會標準》（FIN1998-2002）

7、《水處理設備油漆、包裝技術條件》（JB2932—86）

8、《水處理設備制造技術條件》（JB/T2932-1999）

9、《工業企業噪聲控制設計規范》（GBJ87-85）

三、設計原則

1、本系統主要特點

a、本方案采用順流式循環、全自動水質監控、全自動投加消毒，全自動運行；

b、為節省投資，同時能滿足夏季高峰使用，游泳池循環時間采用6小時；

2、本設計貫徹執行國家現行的工程建設設計規范標準，即《建筑給水排水設計規范》(GBJ15-88) 和《游泳池給水排水設計規范》(CECS 14:2008)。

3、確保泳池高峰時間經本系統處理的水質符合《游泳池水質標準》（CJ244-2007）及行業相關標準；化合性余氯、大腸桿菌、尿素質量符合國標。

4、設備配置及布局合理、穩定可靠、技術成熟、運行維護費用低、使用壽命長。

5、游泳池的進口機池內水質必須符合《生活飲用水衛生標準》及行業相關標準；化合性余氯、大腸桿菌、尿素質量符合國標。水循環系統水質必須經過當?shù)匦l(wèi)生監測部門檢測合格。

6、設備安裝質量高，工程工藝符合行業驗收標準。

7、本設計在貫徹執行國家現行的工程建設設計規范標準的同時，也充分吸收了國外的先進技術和先進經驗，創造有機協調的成果。

四、工藝流程說明及工藝特點

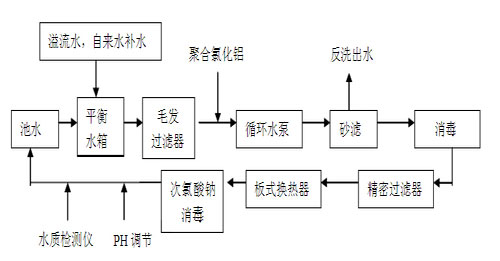

    本設計泳池的進回水方式，采用淺水端池壁進水、深水端池底回水和池面排水相結合的順流循環方式，采用這種方式，既能有效去除沉積于底部的污物，又可去除浮于水面的毛發及其它輕質漂浮物。保證了全池水質的均勻。工藝流程圖如下圖所示：

工藝流程：

1、工藝說明

    本方案采用當今世界先進的水?dāng)M定工藝為典型的游泳池循環水處理工藝，其目的主要是去除水中懸浮雜質，消毒滅菌，滿足衛生要求。正常循環時，游泳池水通過回水管流入平衡水箱，在平衡水箱后循環泵吸水管上加入絮凝劑，以便通過水泵時能充分與水混合；池水經過毛發過濾器截留較大顆粒固體雜質、毛發、纖維等，以保護水泵和砂缸過濾層不被破壞；出水經循環水泵進入高速過濾砂缸進行微絮凝過濾；然后經過臭氧消毒，再通過精密過濾器進一步過濾去除水中5微米以上的雜質，經過換熱器，使水溫達到相應要求。此時加入消毒劑，以殺滅水中細菌，保持一定的余氯量，再經過PH檢測調整后循環至游泳池。

2、工藝特點

    常規的游泳池循環水處理系統，都采用砂濾+氯消毒為主，當水質不能滿足要求時，所能做的只能是投加大量的氯，結果使泳池水含有較高的氯+經常在這樣的泳池內游泳，不但刺激皮膚，更重要的是傷害眼睛。針對這一問題，本方案采用安全、高標準的游泳池循環水處理工藝——高效過濾器過濾+臭氧消毒+精密過濾器+微氯消毒，這一工藝比常規工藝更加先進、安全、環保。精密過濾器精密過濾是介于砂濾(粗濾)與超濾之間的一種過濾，過濾孔徑一般在0.5～120μm范圍。 本工藝采用5μm孔徑濾材，以達到盡量減少加氯量的目的。另外考慮到使系統的操作更加方便，采用全自動過濾砂缸。

五、主要設備技術特征

1、平衡水箱

    為達到平衡水位，防止污染供水水源，循環系統應設置平衡水箱，調節水箱內設調節水池內應設壓力液位計、進水閥、平衡閥、放空閥及溢流口等，來控制補水電磁閥的開關和管道泵的運行。SMC組合式水箱是由SMC模壓單板，密封材料，金屬緊固件及配管系統組合拼裝而成，可根據用戶需要組裝1-1000m3的水箱。它具有重量輕，耐腐蝕，強度高，裝卸方便， 施工周期短，外形美觀，維護保養方便等優點， 尤其能保持水質清潔無毒。

有關參數及估算如下：

2、循環水泵

    循環水泵是循環系統的原動力，要求工作可靠，能長時間連續運轉，流量隨壓力變化小，揚程應根據管道長短和走向調整。按要求本方案選用游泳池專用循環水泵，并配有毛發過濾器內置不銹鋼提籃。循環泵應該采用防腐材料，根據要求采用的不銹鋼機械密封應符合國際《電機制造技術標準》IP-54電機防護標準，絕緣等級為F級，保證能長時間穩定并安靜地運行。水泵數量采用3臺并聯其中1臺備用，保證很高的可靠性。

    毛發過濾器主要功能為防止包括游客的頭發等體積較大的雜物進入循環
水泵，起保護水泵的作用。毛發過濾器應采用玻璃鋼為本體，濾網為耐腐蝕性材料制成，而且必須開關方便，強度高，密封性能好，使用壽命長。毛發過濾器與水泵一體化,安裝方便,占地省,操作簡單；水泵噪音小,耐用性非常好,抗銹抗腐蝕性強,清潔次數少。

有關參數如下：

3、高速過濾器

    主要功能是去除20微米以上的懸浮物，降低池水濁度。對每個過濾器來說，直徑和過濾面積是不變的，其過濾精度主要取決于過濾流速。砂缸的過濾就是通過薄膜過濾、滲透過濾及接觸過濾過程，使水得到進一步凈化。本方案采用高速纏繞式玻璃鋼過濾器，當過濾達到一定時間后，濾層所吸附截留的物質增多，濾層前后的阻力增大，當增大至一定數值（即達到預先設定的阻力損失）時，反沖洗就自動開始進行。按照設定的沖洗強度，濾層有一定的膨脹度，顆粒相互之間通過磨擦及水力沖擊等多種機理，可以將截留的污物從濾料上剝離下來，通過過濾器的反沖洗出水管排出，從而恢復過濾器的過濾功能。

4、臭氧發生器系統

    臭氧是一種強氧化劑，氧化能力極強，僅次于氟。 它能迅速而廣泛地氧化某些元素和有機化合物，即使在低濃度條件下，也能瞬間完成，它對烯烴類化合物的雙鍵氧化能力最強，其次是胺類和一些碳氮雙鍵，再次是烯烴三鍵、碳環、雜環的芳族化合物、硫化物、磷化物等。臭氧還能殺滅擴散在水中的細菌、芽孢、病毒，確保游泳者不引起紅眼病、皮膚病、性病、肝炎等疾病。 本系統根據要求采用氧氣源負壓投加，因此可以避免常發生在臭氧正壓投加設備上的氣體泄漏問題，在系統組成上充分體現出產品的安全性和高效性。全自動臭氧發生器，采用微處理器對臭氧產量進行調節，可接收外部標準信號，并可實現遠距離操控。該設備發生器部分由電控、空氣干燥器、冷卻水系統4大部分組成；傳輸混合部分由增壓泵、水射器及反應罐構成；顯示系統由顯示控制儀表構成；尾氣破壞器用于消除反應罐和過濾器中殘余的臭氧。

5、絮凝劑加藥系統

    游泳池水中存在許多人體的代謝產物，如皮屑，以及油脂、化妝品等多種有機物質，還存在許多膠體物質。 在這種情況下，如果仍然采用一般的過濾方式，必然會有許多膠體級的微細顆粒去除不了，給后續工藝甚至最后的出水水質造成極大的影響，為保證出水水質，同時為后續工藝創造有利條件，在此投加絮凝劑改善混凝條件。根據相關條件本方案采用絮凝劑為聚合氯化鋁，聚合氯化鋁在水解過程中拌有凝聚、吸附和沉淀等物理化學過程，可以除去水中懸浮物、除鐵、除鎘、除氟、除放射性污染、除漂浮物等，絮凝效果較好，目前使用此藥最為普遍。正常投加量應在實際運行中調整，一般為5~10mg/l左右。

6、臭氧接觸混合塔

    臭氧接觸混合塔的作用是保證臭氧的反應消毒時間，一般為4min，臭氧投加質量濃度為0.4mg/l，CT值為1.6。臭氧接觸混合塔設計首選的是水向下流，而臭氧氣體向上流的逆流接觸混合塔,其優點是形成短流的可能性小，與臭氧接觸的機會最大，通常在流程中有兩個或更多的逆流段達到或保持其所需的盡量小的剩余臭氧量。 在接觸塔中，微小氣泡擴散器底部的均勻分布是十分重要的。微小氣泡擴散器所產氣泡的直徑2-3cm，擴散期的厚度為2.54cm，壓力損失為5cm，透水性為36.6m3·m2/h，起孔隙率為40%。

7、精密過濾器

    精密過濾器(又稱作保安過濾器)，筒體外殼一般采用不銹鋼材質制造，是采用成型的濾材，在壓力的作用下，使原液通過濾材，濾渣留在管壁上，濾液透過濾材流出，從而達到過濾的目的。精密過濾器具有納污能力高、耐腐蝕性強、耐溫好、流量大、操作方便、使用壽命長、沒有纖維脫落等諸多特點，可去除5微米以上的雜質顆粒。

8、水質平衡系統

a）PH平衡系統：水的酸堿平衡對消毒劑的功效，水的腐蝕性，和刺激性都有很大的影響。

    建議每個系統都應配備一套調節池水酸堿度的系統來測定池水的酸堿度并使其保持在最佳值。該系統由PH儀（見水質監控儀）和加藥系統組成，采用電磁計量泵作為可調定量投加設備可保證水質，簡化管理。泳池大多采用投加液堿或食用純堿來調節池水酸堿度。

b) 水質監控儀：

    作為全自動消毒和酸堿平衡系統的控制核心，水質監控儀負責連續檢測水的余氯量和酸堿度，并控制消毒系統和PH平衡系統的工作，以保證池水的水質始終在設定的范圍內。池中的殘余氯按要求為0.2-1.0mg/l。

9、板式換熱器

    板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占 地面積小、安裝清洗方便、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比管式換熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。

10、次氯酸鈉消毒

    對消毒劑的評價要綜合考慮到殺生能力及其在水中的穩定性，對水處理常用的四種消毒劑即液氯、二氧化氯、次氯酸鈉、氯胺、臭氧而言，從殺菌能力看，臭氧＞二氧化氯＞次氯酸鈉＞液氯＞氯胺；從穩定性看，氯胺＞次氯酸鈉＞二氧化氯＞液氯＞臭氧。由此可以看出，次氯酸鈉是一種消毒效果優良而且較穩定的消毒劑，它不但可用于各種水體消毒處理，還可用于其它衛生消毒。

次氯酸鈉發生器與幾種消毒液的特點對比：

1）次氯酸鈉在水中的溶解度高，消毒時從水中揮發的很少，幾乎聞不見氣味。而采用液氯消毒時，操作當時部分氯氣從水中逸出，氣味較大，需要一定時間停池排氣通風，次氯酸鈉消毒則不需要停池，這樣就延長了開池時間，可邊游泳邊消毒，靈活性大，隨機性好，約束因素少。

2）液氯運輸困難、不易儲存，且液氯屬劇毒物，對人畜有很大危害，特別是長期操作的人員，容易患?xì)夤苎缀椭�氣管炎�?/P>

3）次氯酸鈉氧化、脫色、去臭、去味效果顯著，可明顯的改變水的色度、臭感，不與氨、氮及含氮有機物反應。次氯酸鈉是強氧化劑，它不會與水中有機物發生取代反應生成氯胺、氯酚、三氯甲烷等有機氯化物。對水中的致癌物、有機毒物具有較強的氧化降解作用。

4）次氯酸鈉殺菌廣譜、高效，對病毒、芽孢等具有較強的殺滅能力，用量少，接觸時間短，效果好。實踐證明，次氯酸鈉非常適合于游泳池水消毒，殺滅給水傳播的各種病毒病菌、微生物等。

5）次氯酸鈉對水中的藻類生長具有殺滅及抑制能力，在投加次氯酸鈉后，可在很短的時間內殺死繁殖的藻類。

6）次氯酸鈉發生器產生的是液體，因此穩定性好，安全、無危險隱患，投加方便，易于實現定比投加。而二氧化氯發生器由于產生的是氣體，穩定性差，投加量難控制；若投加過程中出現故障，還有發生爆炸的危險。

7）次氯酸鈉發生器各項技術指標國家均有標準，而二氧化氯發生器卻屬于非標產品，用戶無法對購進的設備進行質量檢查。

8）二氧化氯發生器是電解飽和食鹽水而產生綜合消毒氣體，實驗表明二氧化氯氣體含量偏低，只占8-10%。再有二氧化氯發生器是采用隔膜電解，過濾隔膜是一種滲透膜，容易堵塞，需經常更換，在電解過程中還要人工排堿和排淡電解液。次氯酸鈉發生器是無隔膜電解，無換膜之勞，也不需排堿和排淡電解液，工人勞動強度不大。

9）二氧化氯的投加是用水作運輸載體加入到待消毒水體，這無疑是對水資源的極大浪費，次氯酸鈉可以直接投加，不需水作載體。

10）次氯酸鈉的噸水處理費用約為0.02元，而二氧化氯的噸水處理費用約為0.05元。

    總之，對于游泳池水消毒來說，采用次氯酸鈉消毒法高效、低耗、安全可靠，是消毒劑產品的理想選擇。

六、設備參數

七、人員培訓、售后服務及保證

1、人員培訓要求

    在現場工程施工的全階段，對設備維修工等有關人員進行安裝、檢修培訓。我方技術員結合現場實際情況，進行全方位實際培訓，對相關設備有實際感性認識，為今后檢修維護保養打下基礎；

    在安裝調試期間，我方負責對甲方操作和維護人員進行現場免費培訓，培訓至操作人員能夠熟練操作為止；設備調試完成后，對甲方的相關人員進行集中系統培訓，包括機械原理、電氣原理、電氣產品、軟件和有關的設備（包括PLC、變頻器等）及外購件的使用培訓，周期為兩周；在試運行期間對操作人員進行示范性操作培訓，以確保操作人員能獨立熟練操作。保證期內我方人員與甲方的維修人員一起排出故障，確保他們能單獨處理現場疑難問題，確保系統有序進行。

2、技術服務及售后服務內容

    根據實際和要求，設計技術方案。保證技術方案和設備選型的正確性、完整性、可靠性和先進性；本公司可對上述工程實行設計、設備供應、安裝、調試、培訓、維修一條龍服務，做到交鑰匙工程。按合同約定嚴格安排進度計劃。制定設計、圖紙會簽、制作、安裝、調試直至驗收的進度網絡計劃，保證按期完成產品安裝、調試。設備質量保證期為1年，自設備運行并驗收合格時日起，1年內發生質量問題由我方免費負責調換和維修，保證期滿維修服務按材料成本費收取費用，或者甲方購買材料我方負責免費安裝。服務響應時間保證在2小時內。在產品安裝、調試階段免費為甲方提供機械及電氣人員培訓，保證操作人員能夠熟練操作和維護。產品驗收時交付合同要求的技術資料和驗收標準。
